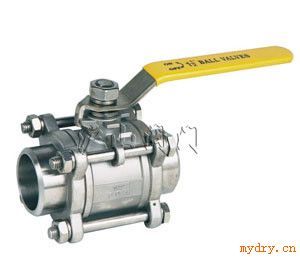

三片式對焊球閥

http://www.hushanfamen.com/Valve_Product_686.html



 產品名稱： 三片式對焊球閥

產品型號： Q61F

產品口徑： DN8-100mm

產品壓力： 1.6-6.4MPa

產品材質： 鑄鐵、鑄鋼、不銹鋼

聯系電話： 021-31007323

聯系傳真： 021-33321522

Email： hushanfamen@126.com

聯系人： 周生

聯系手機： 18818008975

QQ： 178876695

公司名： 滬山閥門制造（上海）有限公司

帳號：  03416900040041464

稅號：  310115312539830

售后承諾： 質保一年，質量三包：包修、包換、包退。



滬山閥門制造（上海）有限公司是國內*〖三片式對焊球閥〗制造商，也是國內大型【球閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖三片式對焊球閥〗解決方案，質量可靠，價格實惠，故*各地，歡迎新老客戶來電，來函，我們將為您提供*優質的服務。

一、三片式對焊球閥介紹

（3PC?BW）Q61F-16/64(C,P,R)

三片式對焊球閥是指關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。三片式球閥，是近年來被廣泛采用的一種新型閥門。

三片式對焊球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 電動球閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣泛采用的一種新型閥門， 本類閥門在管道中一般應當水平安裝。

二、三片式對焊球閥優點

1． 流體阻力小，其阻力系數與同長度的管段相等。

2． 結構簡單、體積小、重量輕。

3． 緊密可靠，目前不銹鋼電動球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

三、三片式對焊球閥執行標準　　

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

四、三片式對焊球閥應用規范

公稱壓力：1.6-6.4MPa

適用溫度范圍：-20~232℃~350℃

適用介質：水、油、氣及某些腐蝕液體（W.O.G）

對焊標準（BW）：GB12224·ANSIB16·25

五、三片式對焊球閥主要零件材料

序號NO. 零件名稱Part name 材質material

不銹鋼Stainless stee 碳鋼Carbon steel

1 閥體Body 不銹鋼CF8M 碳鋼WCB

2 密封圈Joint ring 聚四氟乙稀PTFE 聚四氟乙稀PTFE

3 閥蓋Cap 不銹鋼CF8M 碳鋼WCB

4 球體Ball 不銹鋼SS316 不銹鋼SS304

5 閥桿Stem 不銹鋼SS316 不銹鋼316

6 螺母Nut 不銹鋼SS304 不銹鋼304

7 墊圈Washer 不銹鋼SS304 不銹鋼304

8 手柄套Handle cover 塑料Plastic 塑料Plastic

9 手柄Handle 不銹鋼SS304 不銹鋼304

10 閥桿螺母Stem nut 不銹鋼SS304 不銹鋼304

11 墊圈Stem washer 不銹鋼SS304 不銹鋼304

12 填料壓蓋螺母Gland nut 不銹鋼SS304 不銹鋼304

13 填料Stem packing 聚四氟乙稀PTFE 聚四氟乙稀PTFE

14 止推墊圈Thrusy washer 聚四氟乙稀PTFE 聚四氟乙稀PTFE

15 填料Joint gasket 聚四氟乙稀PTFE 聚四氟乙稀PTFE

16 螺栓Bolt 不銹鋼SS304 不銹鋼SS304

六、三片式對焊球閥主要尺寸  單位：mm

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″

D 11.6 12.7 15 20 25 32 38 50 65 80 100

L 68 68 72 85 900 112 120 145 185 215 270

H 50 50 60 64 71 78 86 95 130 148 173

E 100 100 130 130 165 165 190 190 250 250 280

C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5

重量WT（g） 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
