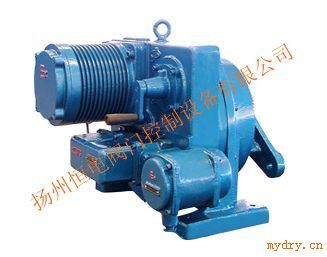

產品名稱：DKJ-4100BD 防爆型一體化電動執行機構
產品型號：DKJ-4100BD
產品電源： 220V 380V 415V
控制方式： 手動（手輪控制）、電動（模擬量控制）
輸入信號：模擬量，4-20mA,DC
輸出信號：Ⅱ型0-10mA，Ⅲ型4-20mA
相關介紹：
DKJ-4100BD 防爆型一體化電動執行機構產品輸出力矩為100Nm，國產系列防爆執行機構
|
產品型號 |
Ⅱ |
DKJ-2100BD |
DKJ-3100BD |
DKJ-4100BD |
DKJ-5100BD |
DKJ-6100ABD |
DKJ-6100BD |
DKJ-7100BD |
|
Ⅲ |
DKJ-2100BD |
DKJ-3100BD |
DKJ-4100BD |
DKJ-5100BD |
DKJ-6100ABD |
DKJ-6100BD |
DKJ-7100BD |
|
輸出力矩（Nm） |
100 |
250 |
600 |
1600 |
2500 |
4000 |
6000 |
|
備注：1、YM型為新型一體化模塊位發執行機構； |
|
2、W型為普通型戶外執行機構； |
|
3、WYM型為新型一體化模塊位發戶外執行機構； |
|
4、Z型為普通直聯式執行機構； |
|
5、ZYM型為新型一體化模塊化位發直聯式執行機構； |
|
6、B型為隔爆執行機構； |
|
7、非標電動執行機構請注明并與我公司聯系 |
一、用途
DKJ-B型角行程電動執行機構是DDZ型電動單元組合儀表中的執行單元，它接受調節單元（或計算機）信號，自動地操縱執行機構完成調節任務，廣泛地用于電站、化工、石油、冶金、建材、供熱、輕工、水處理等行業。它可以輸出轉矩和90度轉角。
DKJ-B型電動執行機構采用隔爆結構，防爆等級為dⅡBT3，可在規定的爆炸性環境中使用(使用范圍參考GB3836·1-2000《爆炸性環境用防爆電氣設備通用要求》)。
我公司生產的執行機構位置發送器均采用*新的傳感元件，參考國外公司的*新電路,集電源變壓器，整流、穩壓、功放、恒流于一體，制成模塊（M）使執行機構的可靠性、穩定性更高，從而使系統更加安全可靠。
二、主要技術性能
1、輸出信號：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC；
輸入信號：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC；
2、輸入通道：三個
3、輸入電阻：Ⅱ型200Ω；Ⅲ型250Ω
4、輸出力矩：見上表
5、輸出軸每轉時間100±20秒
6、輸出軸有效轉角90o
7、死區：Ⅱ型≤150μA；Ⅲ型≤240μA
8、阻尼特性：無震蕩
9、基本誤差：±2.5%
10、回差：1.5%
11、電源電壓：220V(+22V,-33V) 50Hz
12、 使用環境：
(1) 使用環境溫度：放大器：0～+50℃；執行器：-25～+55℃
(2) 使用環境相對濕度：放大器：10%～70%，執行器：≤95% (3) 空氣中允許含有傳爆能力不高于Ⅱ類B級T3組的爆炸性氣體，但不含有腐蝕性氣體。 |
